제품 세부 정보
원래 장소: 치안스, 중국 (본토)
브랜드 이름: WONDERY
인증: CE
모델 번호: WDL-20T
지불 및 배송 조건
최소 주문 수량: 1개 세트
가격: negotiable
포장 세부 사항: 정식으로 해상 수송을 위해 꽉 차고 적당합니다
배달 시간: 90 일
지불 조건: L/C (신용장), 전신환
공급 능력: 매년마다 100개 세트 / 세트
이름: |
냉각 장치 성형기 |
전원 공급기: |
(주문 제작된) 3P 380V 50HZ |
출력 힘: |
20T (참조) |
출력: |
약 250 cores/8 시간 |
헤더 변형 비율: |
≤0.5mm |
보증: |
13개월 |
이름: |
냉각 장치 성형기 |
전원 공급기: |
(주문 제작된) 3P 380V 50HZ |
출력 힘: |
20T (참조) |
출력: |
약 250 cores/8 시간 |
헤더 변형 비율: |
≤0.5mm |
보증: |
13개월 |

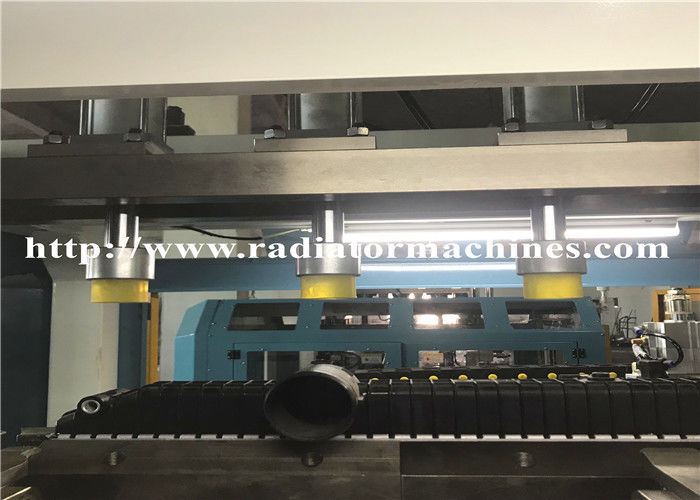

직업적인 자동적인 플라스틱 탱크 주름을 잡는 기계, 기계를 만드는 방열기
1. 주요 응용 프로그램
라디에이터를 만들기위한 플라스틱 탱크 클린칭 기계는 치아를 압착하는 데 사용됩니다.
헤더 플레이트 및 플라스틱 탱크를 코어에 단단히 고정
압착된 플라스틱 탱크 사이에 밀폐 공간을 형성하는 몸체,밀봉 개스킷 및 헤더 플레이트.
2. 기술적 특징
2.1 라디에이터를 만드는 기계, 즉 플라스틱 탱크 클린칭 기계는 공압식 및
서보 기구 복합 전원 압착기.긴 쪽과 짧은 쪽 헤더의
하나의 기계 사이클에 의해 압착됩니다.압착 기계는 이 유형 헤더를 압착할 수 있습니다.
2.2 작업자는 터치 스크린에서 단계적으로 움직임을 설정할 수 있습니다.
2.3 라디에이터 탱크 압착 기계는 PLC에 의해 제어되며,
공정 데이터를 저장할 수 있습니다.
2.4 라디에이터 플라스틱 탱크 압착 기계에는 자동
및 수동 모드를 사용할 수 있습니다.터치 스크린은 각 단계의 움직임을 설정할 수 있습니다.
2.5 압착 클로는 볼트로 기계와 연결됩니다.그리고 기계
도구를 변경하여 다른 모델을 압착하는 것입니다.
2.6 라디에이터 기계는 4개를 둘러싸는 보호 창으로 설정됩니다.
기계의 측면.안전망은 조작 편의성에 영향을 미치지 않습니다.
2.7 라디에이터 플라스틱 탱크 압착 기계에는 3색 경보 램프가 장착되어 있습니다.
2.8 라디에이터 탱크 압착 기계에는 광전 장치도 장착되어 있습니다.
작동 안전을 보장하는 스위치.
3. 기술적 매개변수
|
전원 공급 장치: 3P 380V 50HZ(맞춤형); 압축 공기: 0.3~0.6Mpa 0.01m³/min 출력력: 20T(참고) 라디에이터 크기: 코어 높이: 330-800mm(헤더에서 헤더까지의 거리) 코어 폭: 35-80mm; 헤더 길이: 300-800mm; 처리 능력: 출력: 약 250코어/8시간; 우두머리 변형율: ≤0.5mm 압착 공구 교체 시간: ≤10min 전체 치수: 2200*2200*2100mm 장비 무게: 약 1800kg |
4. 구성품 목록
| 아니. | 안건 | 상표 |
| 1 | PLC | 델타 / 미쓰비시 |
| 2 | 서보 모터 및 서보 컨트롤러 | DELTA/미쓰비시 |
| 삼 | 터치스크린(컬러) | 델타 / 미쓰비시 |
| 4 | 접촉기 | 슈나이더 |
| 5 | 계전기 | 친트 |
| 6 | 감지기 | 친트 |
| 7 | 버튼 및 표시등 | 친트 |
| 8 | 공압 시스템(실린더, 밸브, 필터) | 에어택 |
| 9 | 선형 레일 | TBI |
| 10 | 솔레노이드 벨브 | 딩리, 레칭 |
| 11 | 베어링 | 하얼빈 베어링 |
| 12 | 표준 부품 | GB 표준 개방 |
참고: 고객은 동등한 수준의 구성 요소 브랜드를 변경할 권리가 있습니다.
현재 브랜드의 구성 요소가 부족한 경우 구매자에게 알리지 않고.
5. 운영절차
작업자는 코어 바디 배치, 개스킷 배치 및
플라스틱 탱크에 넣은 다음 코어를 작업 위치에 로드합니다.실행 버튼을 누릅니다.
수동 조작: 작업자는 각 단계에서 기계를 실행하거나 취소할 수 있습니다.
패널의 조작 버튼으로 각 단계를수동 모드는 다음을 위해 설계되었습니다.
조정 및 시운전 목적.
자동 작동: 작업자는 자동으로만 장비를 시작할 수 있습니다.
장비가 원래 위치에 있을 때 모드.장비가 있을 때
원래 위치에서 작업자는 자동 또는 수동 모드로 변경할 수 있습니다.
오류 방지 및 연동 장치: 사이에 오류 방지 및 연동 제어가 있습니다.
잘못된 작동과 이로 인한 손상을 피하기 위해 각각 두 가지 움직임.
6. 보증
장비는 선적일로부터 13개월 동안 보증됩니다.
판매자는 고장난 부품을 교체하거나 장비를 무료로 수리합니다.
보증 기간이지만 마모되기 쉬운 부품은 보증에 포함되지 않습니다.
7.기밀성
구매자는 다음 없이 기술 문서를 제3자에게 전달할 수 없습니다.
판매자의 허가.
