| 이름: | 수정 장비 vpi | 타입: | 두배 수정 탱크 |
|---|---|---|---|
| 효과적 탱크 크기: | dia1000*1000mm | 동작 압력: | 0.6Mpa |
| 진공도: | -0.095Mpa | 보증: | 12개월 |
| 하이 라이트: | 트랜스 가압침적 기계,두배 수정 탱크 진공압 기계,진공 니스 가압침적 기계 |
||
트랜스는 투침기를 압박합니다 ,
진공 니스 투침기
1. 애플리케이션
1.1 수정 장비 VPI는 절연 처리를 위한 주요한 장비입니다의
고압 모터와 특별한 내방폭 모터스와 트랜스. 진공
주입 처리는 의학적 장점, 단열재, 습기 방지를 강화합니다
그리고 와인딩의 항곰팡이 성능.
1.2 수지 저장 탱크와 자동차 진공 함침을 위한 설치 형태
장비는 수직형입니다.
2.공급 범위
| 아니오. | 항목 | Q'ty |
| 1 | 진공 함침조 | 2개 세트 (수직형) |
| 2 | 수지 저장 탱크 | 1개 세트 (수직형) |
| 3 | 진공 시스템 | 1개 세트 |
| 4 | 수지 공급과 반송 설비 | 1개 세트 |
| 5 | 유압 시스템 | 1개 세트 |
| 6 | 냉각 장치 | 1개 세트 |
| 7 | 가열 시스템 | 1개 세트 |
| 8 | 전기적인 제어 시스템 | 1개 세트 |
| 9 | 설치재 | 1개 세트 |
3. 기술적인 매개 변수

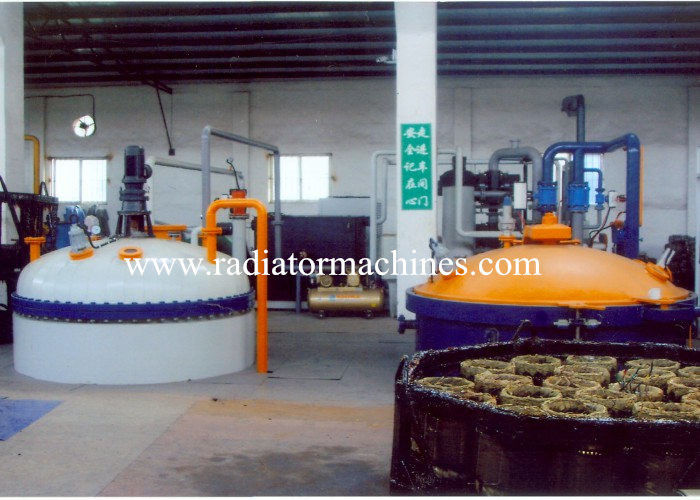

3.1 진공함침 탱크
|
진공 함침 탱크 크기 : 1개 부분인 Φ1000×1000mm ; 압력으로 일하는 것 : (조정할 수 있는) 0-0.6MPA ; 진공도로 일하는 것 :-0.095Mpa ; 재료 : 머리 : 16MnR ; 신체 : Q345 Ｒ ; 플랜지 : Q-235-B 위조 부분 ;
|
3.2 수지 저장 탱크
|
절연 레진 / 니스 저장 탱크 :1개 부분인 Φ1000×1000mm ; 설치 형태 : 수직 ; 머리에 쓸 재료 : Q235 비 ; 탱크 본체에 쓸 물질 : Q235 비 ; 플랜지 : Q235-B 위조 부분 ; 진공으로 일하는 것 : 5000-10000Pa ; 수지 저장 탱크는 한 구멍 빛과 1-2 관측 창으로 설계됩니다. 배합 속도 : 25-36r/min. 원동력 : 1.1KW. 100 밀리미터 재킷 층. |
3.3 진공 시스템
|
2X-30 로터리 베인 펌프의 1개 세트 최대 공기 흡입 속도 : 30L/S ; 원동력 : 3KW. |
3.4 유압 시스템
| 압력으로 일하는 것 : ≤12MPa |
3.5 수지 공급과 반납 시스템, 1 일련
3.6 공압 계통, 1 일련
동작 압력 : 0.4-0.7Mpa.
3.7 가열 시스템
|
자동차 권선 주입 발전소는 가열 시스템을 갖추고 있습니다. 그것은 전기 가열기, 온도 센서, 밸브와 압력계로 구성됩니다. 히터 전원 : 15 kw. 온수기는 재킷 층에서 순환수 순환을 가열시킵니다. 이 시스템은 어떤 온도 범위 이내에 수지 액체를 유지하는데 사용됩니다. 온도는 자동 조절계를 갖추고 있습니다. 한 과온 알람이 또한 있습니다. 실제 온도가 제한 밸브를 초과할 때, 히터는 가열되는 것을 멈춥니다. |
3.8 냉각 장치
|
심냉기, 1개 세트 ; 전원 : 10Hp, 400V ; 냉동능력 : 25000W/H ; 추운 물 흐름 비율 : 3M3/h. 이 시스템은 냉수 탱크와 파이프 펌프, 압력계, 팽창 탱크, 밸브와 파이프로 구성됩니다. 투침기가 익숙한 트랜스 압력을 위한 이 체제는 니스 저장 탱크와 콘덴서를 냉각시킵니다. 이 시스템은 니스를 냉각시키는데 사용됩니다. 가열 시스템은 냉각 장치와의 병렬 연결에 있습니다. 냉각 장치의 ON / 꺼짐 상태와 고장은 터치 스크린에서 보여집니다. 그리고 결점이 발생할 때 터치 스크린 위의 자동 알람이 있습니다. |
3.9 제어 시스템, 1개 세트
3.9.1 제어 캐비넷, 1개 부분 (플라스틱 분무 코팅) ; 전압 : 400V, 3개 단계, 50HZ ;
220V, 1 단계 ;
3.9.2 PLC 제어와 산업적 컴퓨터 제어 시스템 (이용 가능한 양쪽 자동차와 매뉴얼) ;
PLC 브랜드 : 미츠비시 PLC ;
3.9.3 21 인치 액체와 산업용 컴퓨터
디스플레이 (진공도와 기압과 수지 수준에 대한 검색과 프린팅) ;
3.9.4 마우스 작동.
3.9.5 멀리 있는 제어 단계 표시기.
3.9.6 실시간 기록과 상품 번호와 기술적인 매개 변수의 프린팅이 매개변수화합니다
곡선, 절차 물리적 매개 변수 : 진공도 - 시간과 기압 - 시간과 수지 수준 - 시간.
3.9.7 그것은 자동적으로 진공과 압력을 수집하고 기록할 수 있고, 메모리 기능을 가지고 있습니다.
3.9.8 진공 니스 투침기를 위한 제어 시스템은 진공을 드러낼 수 있습니다
전체 가공 처리를 보여주면서, 급, 압력과 다른 매개 변수는 측정했습니다.
3.10 설치재, 1개 세트
|
무계목 강관, 1개 세트 ; 표준 후란지와 팔꿈치 ; 다양한 볼트 ; |
4.설치와 위임 서비스
전기 권선의 진공 함침은 밑창판에 설치하고 설치됩니다
전체적인 것.
기계는 이미 배달 전에 시험되었습니다. 장비가 고객의 사이트에 도착한 후,
그것은 단지 전원 공급기에 연결됨으로써 일할 수 있습니다.
