기계 Dia 16일부터 30일까지 밀리미터를 배열하는 NC 자동차 콘덴서 알루미늄 헤더 파이프

기계 Dia 16일부터 30일까지 밀리미터를 배열하는 NC 자동차 콘덴서 알루미늄 헤더 파이프

1. 목적

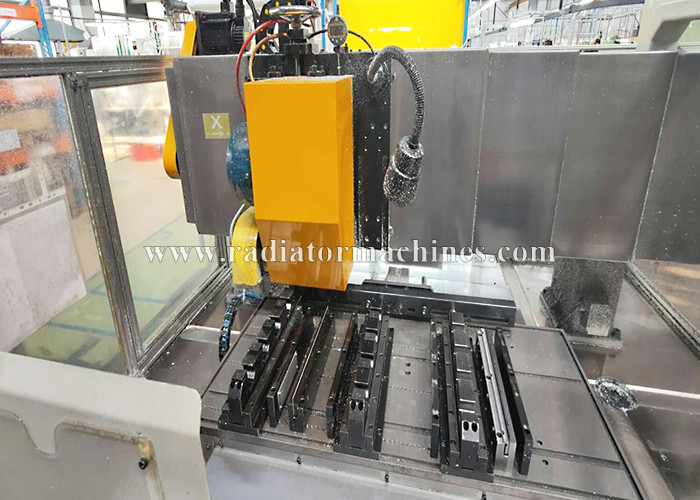

콘덴서 헤더 파이프 슬로팅 기계 (4개 부분) - 갠트리 타입은 제작 슬롯머신을 위한 전문 장비입니다

콘덴서 헤더 파이프. 이 기계는 다른 지름과 헤더 파이프를 위한 슬롯머신을 처리할 수 있습니다.

기계 시설 구조를 만드는 콘덴서는 받침대 X-축에 설치되는 것으로 사윙 집회를 채택합니다

움직임, 절삭 정밀도와 감량 더를 향상시키면서, Y-축이 플랫폼 수평 이동을 채택하는 동안

장비의 외형 칫수. 하면서, 프로세싱 매개변수는 터치 스크린에 임의로 설정될 수 있습니다

단순하고 편리한 수술.

2. 주요 특징 :

2.1 콘덴서 헤더 파이프 슬로팅 기계는 넘어서는 헤더 파이프를 고정시키기 위해 지퍼 메커니즘을 사용합니다

헤더 파이프의 스템핑 프로세스 동안 클램프 장치 위의 변형의 영향.

2.2 파이프의 영향을 회피하는 X-축을 위한 고정된 스트립 배치와 헤더 파이프의 Y-축 위치설정을 사용하기

슬롯의 입장에서의 스템핑 프로세스에서 야기된 에러를 배치하기.

2.3 절단 블레이드의 높이는 손으로 조정되고 커팅 깊이 필요에 따라 조정될 수 있습니다에서

정확한 깊이 제어로, 어떠한 시간.

2.4 이 콘덴서 헤더 파이프 슬로팅 기계는 장치에서 설정하는 적외선 칼을 갖추고 있습니다. 고정시킨 후

헤더 파이프가 수평선상 작업표를 살짝 밀고 헤더 파이프에 대한 적외선 조사 위치가 슬롯입니다

절단 블레이드의 위치.

2.5 이 콘덴서 성형기는 저압 보호 시스템을 갖추고 있습니다. 공기 공급압

또한 낮은, 시스템 경보와 장비가 일하는 것을 멈춘다는 것 입니다.

2.6 CNC 인터페이스 동작. 시스템 동작 동안, 첫번째 슬롯은 줄여지는 후, 파이프가 첫번째로 공급됩니다

길이와 그리고 나서 두번째 슬롯은 줄여지고 파이프가 두번째 길이로 공급됩니다. 이 사이클은 더까지 계속됩니다

슬로팅은 완료됩니다. 장비 정확도를 향상시키는 부정확한 매뉴얼 공급의 약점을 회피하기

그리고 빠른 커팅 스피드.

3. 장비의 주요 기술적인 매개 변수

헤더 파이프 슬로팅 기계 (4개 부분) 갠트리 타입

(기술적인 매개 변수)

처리 속도 : 15/2 / 절단 (4개 파이프, 1개 슬롯) (시간이 참조로서 유일합니다)

장비의 전체 전력 : 4.0KW

전원 전압 : AC380V

전체적인 차원 (참조) : 2088 밀리미터 Ｘ 1600 밀리미터 Ｘ 1660 밀리미터

회사 정보

우시 원더리 공업 장치 주식회사는 제작이 기계화하는 공급에 관여한 전문적 납품입니다

알루니늄 열 교환기.

우리는 자동차 냉각 장치, 콘덴서, 오일 냉각기, 히터 또는 다른 제품을 위한 열교환기 생산 라인을 공급할 수 있습니다,

그리고 HVAC 콘덴서와 증발기.

다음을 포함하는 자동차 콘덴서 성형기 : 파이프 싱글 펀치 주형을 수집하기 ; 파이프 자동 성형 기계를 수집하기 ;

알루미늄 1개 말단 또는 2종단 모따기 기계 ; 반자동 코어 빌더 ; 콘덴서 측판 성형 기계 ;

파이프 슬리팅 머신을 수집하기 ; 편평 튜브 교정과 절단기 ; 알루미늄 로내 납땜.
