제품 세부 정보
원래 장소: 치안스, 중국(본토)
브랜드 이름: WONDERY
인증: CE
모델 번호: WDL-DDJ
지불 및 배송 조건
최소 주문 수량: 1 세트/세트
가격: TO BE ENGOTIATED
포장 세부 사항: 해상 운송 또는 누드 패키지에 적합한 나무 케이스
배달 시간: 60 일
지불 조건: L/C, T/T
공급 능력: 200 세트/년 당 세트
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |
Effective size of clamp: |
700× 840 mm (length*opening size) |
Rotation speed: |
Adjustable, one cycle 3.5 sec～5.0 Second |
Applicable aluminum ingot weight: |
5.5±0.5 kg /piece |
Maximum stacking height: |
1650 mm (Number of ingot layers can be set) |
Lifting weight of manipulator: |
120-200 Kg |
Ingot stacking speed: |
about 5-8 Layer/minute |

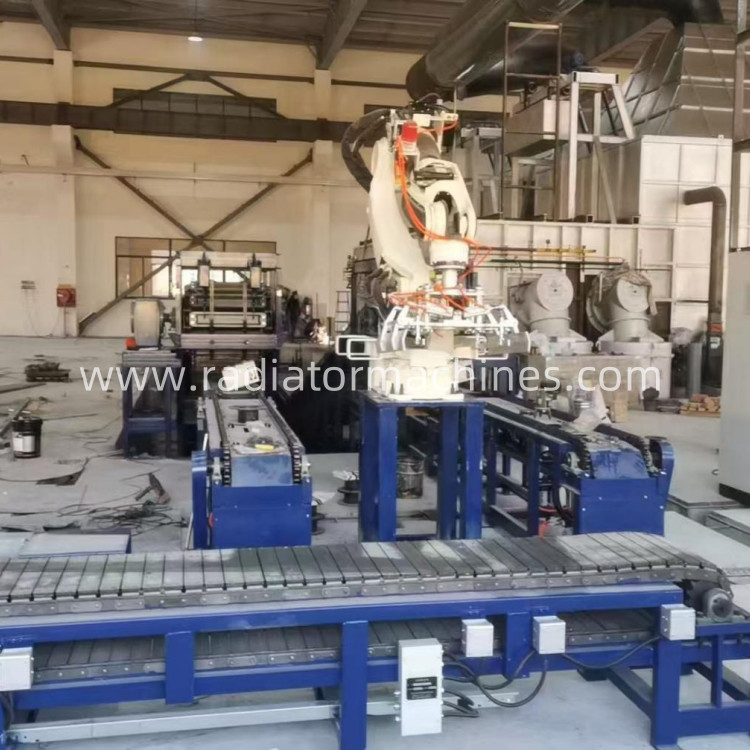

120~200kg 알루미늄 잉크를 주름하는 기계
1적용
알루미늄 잉크를 주름하는 기계일종의 자동화
장비로봇 기술을 사용하여 덩어리를 쌓습니다.
금속 용조 산업: 주로 알루미늄, 구리, 철강,
그리고 다른 금속 녹조공장에서는 생산된 잉크를
편리한 저장 및 운송. 예를 들어, 알루미늄
용광 공장, 로봇 타입 잉그트 스택 기계는 작은 스택 할 수 있습니다
알루미늄 잉글리스를 생산 라인에서 더 큰 스택으로
저장 및 운송에 더 적합합니다.
창고 및 물류: 금속 창고에서 사용된다
물류 거래 기업 또는 물류 센터에 저장 및 관리
그것은 창고 운영의 효율성을 향상시킬 수 있습니다.
공간, 그리고 잉크의 재고와 배달을 촉진합니다.
2의 장점잉크 주름
2.1대량 잉크를 생산할 수 있는 높은 생산 효율성
얼마 안 지나면
2.2 양조금속의 좋은 차원 정확성과 표면 품질,
추가 가공의 필요성을 줄이는 것.
2.3인력 비용과 인적 오류를 줄이는 자동화 작업
2.4유통적 품질을 갖춘 잉글리스를 생산할 수 있는 능력
다양한 산업의 엄격한 요구 사항.
| - 아니 | 기술 매개 변수 | |
| 1 | 실제 클램프 크기 | 700 × 840 mm (길이*개방 크기) |
| 2 | 회전 속도 | 조절 가능, 한 주기로 3.5 sec·5.0 초 |
| 3 | 적용 가능한 알루미늄 잉크 무게 | 5.5±0.5kg/단위 |
| 4 | 최대 스파킹 높이 | 1650 mm (연금층의 수를 설정할 수 있습니다) |
| 5 | 로봇 회전 각도 | 360도 자유 설정 |
| 6 | 인고트 스파킹 속도 | 약 5~8층/분 |
| 7 | 조작기의 들어올림 무게 | 120~200kg |
| 8 | 매번 전송되는 알루미늄 잉글의 수 | 7 덩어리, 큰 입 위쪽으로 |
4알루미늄 잉크 제조 기계의 기술적 특징
| No. | 기술적 특징 |
| 1 | 6축 서보 모터 드라이브, 낮은 실행 소음, 안정적인 작동, 낮은 실패율, 높은 스택 정확성, 일본 가와사키 로봇을 사용하여. |
| 2 | 높은 작업 효율, 전통적인 잉글리 스택의 3-5 배의 효율성. 1 또는 2 개의 발사 기계의 동기 잉글리 스택을 실현하여 사용자 비용을 절감 할 수 있습니다. |
| 3 | 그것은 작은 면적을 차지하고 여러 가지 설치 방법을 가지고 있으며, 이는 다점 포착 및 다점 스파킹을 실현 할 수 있습니다. |
| 4 | 6.4인치 컬러 LCD 디스플레이, 매우 민감한 터치 스크린, 간단하고 직관적인 조작 인터페이스를 사용하며, 숙련된 조작은 30분 훈련 후에 달성 할 수 있습니다. |
| 5 | 휴대용 / 임베디드 로봇 컨트롤러: 사용자는 필요에 따라 쌓기 계층의 수와 회전 각도를 설정할 수 있으며 수천 개의 프로그램을 저장할 수 있습니다. |
| 6 | 그것은 -25 °C ~ 50 °C의 주변 온도 및 먼지 및 오일 안개 환경에서 안정적으로 사용할 수 있습니다. |
|
7 |
스파킹 로봇 그룹은 전체 프로세스 동안 프로그램 제어 방식을 채택합니다. 완전하고 쉬운 유지 보수: 0도, 90도, 180도, 270도 (또는 0도, 90도).전체 뭉치의 네 모서리의 평면성이 보장됩니다.. |
|
8 |
스파킹 레이어의 수는 합의된 범위 내에서 임의로 설정할 수 있고 스파킹 높이는 일관적입니다.이동 메커니즘에 servo 모터 전송 장치의 적용은 장비의 작동을 더 안정적으로 만듭니다., 신뢰성 및 정확성. 그것은 사용과 미래의 유지 보수, 간단하고 저렴한 운영에 큰 편의성을 제공합니다. |
| 9 | 알루미늄 링트의 오차로 인해 로봇에 손상을 입지 않도록 손잡이 열기 거리가 증가합니다. |
| 10 | 잉글릿 잡기 메커니즘은 발사 잉글릿의 길이 차이로 인해 잉글릿이 떨어지는 것을 방지하기 위해 클램핑 및 지원 유형을 채택합니다. |
| 11 | 포착 속도는 조절할 수 있습니다. |
5제공된 기술 정보
| 기술 데이터 |
| 아니죠 | 항목 | 단위 | 수 | 언급 |
| 1 | 사용 설명서 | 1 | 세트 | 물리적 이미지 또는 PDF 파일 |
| 2 | 전기 도표 | 1 | 세트 | 물리적 이미지 또는 PDF 파일 |
| 3 | 문제 촬영: | 1 | 비중 | 물리적 이미지 또는 PDF 파일 |
| 4 | 착용 부품 목록 | 1 | 비중 | 물리적 이미지 또는 PDF 파일 |
| 5 | 장비 배치 계획 | 1 | 비중 | 물리적 이미지 또는 PDF 파일 |
6전기 제어 부품
| - 아니 | 항목 | 오이린 | 브랜드 | 언급 |
| 1 | 디지털 확장 | 8 IN 8 OUT | 시멘스 | |
| 2 | 로봇 시스템 | 6축 수치 제어 시스템 | 2차 개발 | |
| 3 | 주요 캐비닛 | 800*1900*500 | ||
| 4 | 저전압 전기 부품 (전면 및 후면 컨베이어 제어 시스템 포함) | 전력은 약 26KW입니다. | 슈나이더 | |
| 5 | 소레노이드 밸브 | 4V210-08- DC 24V- LD 1 | 헝기 | |
| 전기 설비 | ||||
| 6 | 전원 공급 및 제어 캐비닛 이전 건설 | 시스템 제어 캐비닛에 연결 | 고객 의 의무 | |
| 7 | 모든 케이블 트렌치, 다리 및 송수관 | 재료 와 건축 | 고객 의 의무 | |
| 8 | 컨트롤 캐비닛 후 케이블 재료 | 장비 연결 케이블 | 공급자의 의무 | |
