제품 세부 정보
원래 장소: 치안스, 중국(본토)
브랜드 이름: WONDERY
인증: CE
모델 번호: 50CNC-3A1S
지불 및 배송 조건
최소 주문 수량: 1SET/SETS
가격: negotiable
포장 세부 사항: 해상 수송에 적합한 나무 상자
배달 시간: 45 일로 일합니다
지불 조건: L/C, T/T
공급 능력: 100세트/년 세트
머신명: |
자동 관 만곡기 |
가용성 굽힘 파이프의 길이: |
2800 밀리미터 |
구부러지기 위한 맥스 Ｒ: |
260 밀리미터 |
구부러지기 위한 맥스 각: |
185' |
모델: |
50CNC-3A1S |
모든 파이프에 대한 굽힘 공정: |
16 |
오일 프레스 전기 기계 와트: |
12Mpa |
머신명: |
자동 관 만곡기 |
가용성 굽힘 파이프의 길이: |
2800 밀리미터 |
구부러지기 위한 맥스 Ｒ: |
260 밀리미터 |
구부러지기 위한 맥스 각: |
185' |
모델: |
50CNC-3A1S |
모든 파이프에 대한 굽힘 공정: |
16 |
오일 프레스 전기 기계 와트: |
12Mpa |
50CNC-3A1S 높은 부하 질량 직사각형 및 둥근 파이프 완전 자동 파이프 굽기 기계
1.기계 사진

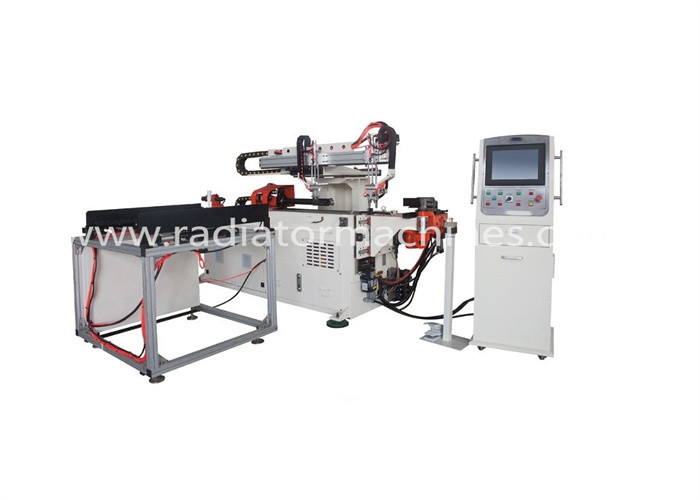

(1)기계의 전체적인 그림
(2) 직사각형 파이프 및 둥근 파이프에 대한 굽기 폼
(3) 상세한 그림
2.제품 설명
적응된 자료:철강 파이프, 스테인레스 스틸, 구리 파이프, 알루미늄 파이프; 금속 파이프
권장 응용 산업:
자동차 이동식 장비 (브레이크, 머플러, 좌석의 오일 파이프), 오토바이크, 건강 장비, 에어컨,
자전거, 철강 가구, 위생용품 등등.
| 프로그램 기계 종류 | DW50CNC-2A1S | |
| 구리 파이프의 최소 굽기 R는:1.5D | Ø50X 3mm | |
| 가용성 굽는 파이프 길 | 2800mm | |
| 굽기용 최대 R | 260mm | |
| 굽는 최대 각 | 185° | |
| 각 파이프에 대한 굽기 과정 | 16 | |
| 근로율 | 굽기 속도 | 마 × 100°/초 |
| 회전속도 | 마 × 280°/초 | |
| 먹이율 | 마 × 750mm/초 | |
| 작업 정확성 | 굽는 각 | ±0.1° |
| 회전각 | ±0.1° | |
| 먹이 길이는 | ±0.1mm | |
| 오일 프레스 전기 기계의 와트 | 12mpa | |
| 정보 입력 방법 | 축 (Y,B,C) | |
| 굽는 방법 | 세르보 | |
| 최대 굽기 그룹 | 500 | |
| 회전 서보 모터의 전력 | 750W | |
| 공급의 힘 서보 모터 | 1.5KW | |
| 굽는 힘 서보 모터 |
7KW |
|
| 전기 모터 전력 | 5.5kW | |
| 기계 무게 | 1950kg | |
| 크기 L W H ((mm) 3A1S | 4600x780x1350mm | |
| - 아니 | 이름 | 원산지 | 브랜드 이름 | 서비스 |
| 1 | 에어 스위치 | 중국 | CHINT | 2년 |
| 2 | 에어 스위치 | 중국 | CHINT | |
| 3 | AC 접촉기 | 중국 | CHINT | |
| 4 | 열 릴레이 | 프랑스 | 슈나이더 | |
| 5 | 트랜스포머 | 중국 | 쥬천 | |
| 6 | 마이크로 스위치 | 일본 | 옴론 | |
| 7 | 스위치 전력 | 타이완 | 미인웰 | |
| 8 | 세르보 전기 시스템 | 일본 | 750W 미쓰비시 | |
| 1.5KW 미쓰비시 | ||||
| 7KW 미쓰비시 | ||||
| 9 | PLC (CPU) | 일본 | 미쓰비시 | |
| 10 | 터치 화면 | 타이완 | 웨인뷰 | |
| 11 | 접근 스위치 | 일본 | 옴론 | |
| 12 | 릴레이 | 일본 | 옴론 | |
| 13 | 코더 | 일본 | 옴론 |
| 1 | 느려진 기계 | 타이완 PHT | 2년 |
| 2 | 비라인 가이드 트랙 | 타이완 HIWIN | |
| 3 | 류류 | 일본 NSK | |
| 4 | 공구 나사 | 타이완 HIWIN | |
| 5 | 가이드 슬라이더 | 타이완 HIWIN | |
| 6 | IPC | 타이완 ADVANTECH | 선택 사항 |
| 7 | 운영체제 | 놀랍습니다. | 2년 |
| - 아니 | 이름 | 원산지와 브랜드 | 서비스 |
| 1 | 각종 자기 밸브 | 일본 유켄 | 2년 |
| 2 | 오일 탱크 | 상하이 바오산 | |
| 3 | 봉인 고리 | 일본 발쿠아 | |
| 4 | 오일 파이프 | 타이완 리안후이 | |
| 5 | 오일 펌프 모터 | 중국 타이후 | |
| 6 | 오일 펌프 | 중국 타이후 |
| 1 | 우리는 수압, 전기서보, 그리고 하이브리드 수압 및 전기서보 파이프 굽기 기계가 있습니다수압 오일 온도의 증가로 인한 C축 파이프 구부리의 정확성 문제를 피합니다., 크게 굽는 작품의 정확성을 향상, 시간과 인력, 공간을 절약. |
| 2 | 3축 전기 서보 드라이브 |
| 3 | 동적 기계적 분석을 통해 기계 머리의 조형 디자인은 통합 구조, 높은 경직성, 단단성 및 안정성으로 특징입니다.그것은 쉽게 작동 중에 흔들림없이 높은 굴곡 정확도를 보장 할 수 있습니다. |
| 4 | 위쪽과 아래쪽의 떠있는 클램핑 폼 디자인은 간섭을 피할 수 있으며 최대 팔꿈치 공간을 제공합니다. |
| 5 | 모든 회로 신호 라인 및 전기 조립 장치에는 모듈형 플러그와 번호판이 장착되어 있으며 쉽게 교체 및 유지 보수 할 수 있습니다. |
| 6 | 느린 코어 추출 기능으로, 그것은 프로그램에 따라 튜브에 코어 침투 후 추출 시간을 설정할 수 있습니다.튜브 내의 코어 침투의 고정 위치로 인한 튜브 외모 튀김을 피할 수 있습니다., 파이프 피팅의 외관 품질을 향상시킵니다. |
| 7 | 표준 가이드 된 폼 보조 밀기 장치로 장착되어 있으며, 압력 및 속도 조정 버튼으로 설계되어 있으며, 굽는 파이프의 필요를 충족시키기 위해 쉽게 조정 할 수 있습니다.어렵게 굽는 일을 쉽게 만드는 것. |
| 8 | 헤드 파이프 클램핑 시스템의 스핀들 및 이동식 슬라이딩 좌석에는 프로그램에서 자동 윤활주기를 설정할 수 있는 오일 주입 구멍 윤활 장치가 설치되어 있습니다.기계의 사용 수명을 연장하고 안정적인 성능을 유지합니다.. |
| 9 | 이동식 표준 픽 스타트 스위치와 비상 정지 버튼이 있습니다. 별도의 독립적인 제어기 (스테이션) 와 팬 에어컨 |
| 10 | 가동 오일 온도가 표준에 맞게 유지되고 기계가 안정적으로 작동할 수 있도록 하이드럴 오일 공기 냉각 시스템으로 장착된다.(외부 냉각 타워나 파이프 라인이 필요하지 않습니다.) |
| 11 | 오일 펌프와 소레노이드 밸브는 국제 표준 일본 타이완 오일 리서치 브랜드 (또는 같은 수준의 다른 브랜드) 를 채택합니다. |
| 12 | 주력 모터 과부하 보호 기능으로 부적절한 설정으로 인해 주력 모터에 손상을 방지합니다. |
| 13 | 이동식 손 안쪽에 안전 보호 장치가 있습니다. 신체적 부상을 방지하기 위해서요. |
| 14 | 제어 프로그램은 오류를 자동으로 탐지하여 논리적이지 않거나 잘못된 동작이 기계에 손상을 입지 않도록 하는 기능을 가지고 있습니다. |
| 15 | 여러 암호 보호 기능은 프로그램이나 처리 데이터가 마음대로 수정되는 것을 방지하기 위해 설계되었습니다. |
| 16 | 비상 정지 버튼은 이동식 발 스위치와 컨트롤러 모두에 설치되어 있어 언제든지 비상 상황에 대응할 수 있습니다. |
| 17 | 이 기계는 멀티 프로그램과 기계적 경계 보호 장치가 있습니다. 인간의 실수로 기계가 충돌하는 것을 방지하기 위해서입니다. |
| 18 | 비정상적인 경보 소리가 들려요 |
| 19 | 뒷 가이드 폼 좌석 장치가 있습니다. |
| 20 | 기계의 안정적인 작동을 보장하기 위해 조절 가능한 진동 방지 발로 장착됩니다. |
| 21 | 표준 도구 상자에 기계에 필요한 조정 수동 도구와 중국어 기계 조작 설명서가 첨부되어 있습니다. |
