제품 세부 정보
원래 장소: 치안스, 중국(본토)
브랜드 이름: WONDERY
인증: CE
모델 번호: DW50CNC-4A3S
지불 및 배송 조건
최소 주문 수량: 1 세트/세트
가격: TO BE ENGOTIATED
포장 세부 사항: 해상 운송 또는 누드 패키지에 적합한 나무 케이스
배달 시간: 60 일
지불 조건: L/C, T/T
공급 능력: 200 세트/년 당 세트
가용성 굽힘 파이프의 길이: |
2800 밀리미터 |
구부러지기 위한 맥스 Ｒ: |
260 밀리미터 |
구부러지기 위한 맥스 각: |
185' |
모든 파이프에 대한 굽힘 공정: |
16 |
구리 파이프의 최소 굽힘 R은 1.5D입니다.: |
Ø50X 3.5mm |
굽힘률: |
Ma×105°/초 |
가용성 굽힘 파이프의 길이: |
2800 밀리미터 |
구부러지기 위한 맥스 Ｒ: |
260 밀리미터 |
구부러지기 위한 맥스 각: |
185' |
모든 파이프에 대한 굽힘 공정: |
16 |
구리 파이프의 최소 굽힘 R은 1.5D입니다.: |
Ø50X 3.5mm |
굽힘률: |
Ma×105°/초 |

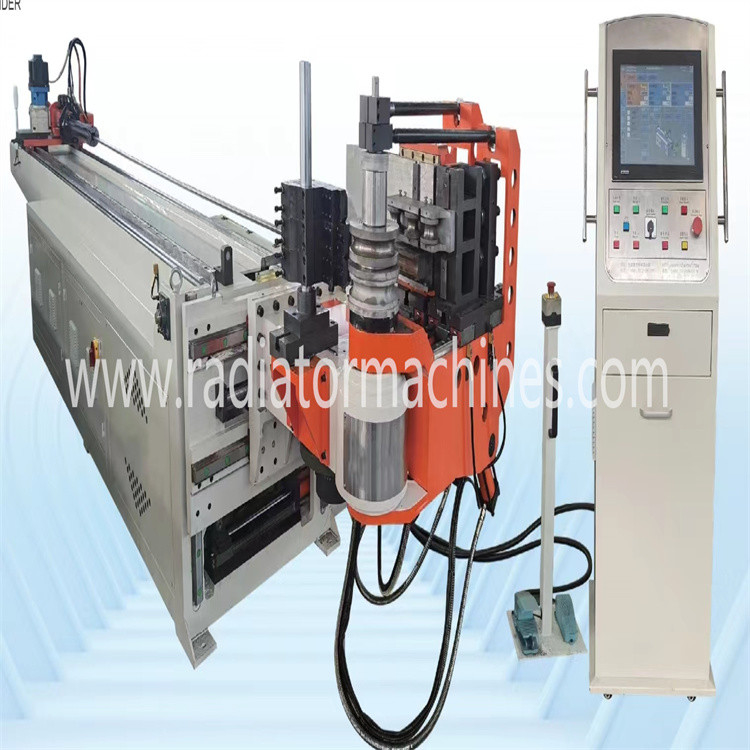

그림 프로그램 시스템 자동 굽기 기계와 함께 간단하고 빠른 조작
1.제품 설명
적응된 자료: 철강 파이프, 스테인레스 스틸, 구리 파이프, 알루미늄 파이프 금속 파이프
권장 응용 산업:
오토 이동식 피팅 (브레이크용 오일 파이프, 머플러, 좌석), 오토바이, 건강 장비,
에어컨, 자전거, 철강 가구, 위생용품 등등.
2.주요 사양
1기계와 작업 조각의 힘의 자동 인식, 처리
빠르고 좋은
2느리게 돌아오는 핵, 바로에 의해 추진, 각의 인식의 중요.
3모든 작업은 컴퓨터에서 간단하고 빠르고 정확합니다.
4그림 프로그래밍 시스템: 그림에 스테레오 파이프 이미지를 그리고 수정
화면, 작업을 수행 간단하고 빠르고 정확합니다.
5반사 시험: 파이프 재료의 롯의 특성에 대한 비교 시험
6. 단 단계 디버깅 기능- 파이프의 변형에 대한 신중한 관찰
트레일 제조 과정에서 사용된 재료 죽습니다.
7- 다이어 클리어 그래픽의 자동 도면 새로운 제품을 개발하는 데 도움이
8전체 검사: 수압/전기 회로/운전 시스템, 단계의 부재
모터/이버션, 전압, 온도 오일 압력, 그리고 자동으로 문제를 진단
3기술 매개 변수
| 프로그램 기계 종류 | DW50CNC-4A3S | |
| 구리 파이프의 최소 굽기 R는:1.5D | Ø50X 3.5mm | |
| 가용성 굽는 파이프 길 | 2800mm | |
| 굽기용 최대 R | 260mm | |
| 굽는 최대 각 | 185° | |
| 각 파이프에 대한 굽기 과정 | 16 | |
| 근로율 | 굽기 속도 | 마 × 105°/초 |
| 회전속도 | 마×220°/초 | |
| 먹이율 | 마 × 1000mm/초 | |
| 작업 정확성 | 굽는 각 | ±0.1° |
| 회전각 | ±0.1° | |
| 먹이 길이는 | ±0.1mm | |
| 오일 프레스 전기 기계의 와트 | 14mpa | |
| 정보 입력 방법 | 축 (Y,B,C,Z) | |
| 굽는 방법 | 세르보 | |
| 최대 굽기 그룹 | 1000 | |
| 회전 서보 모터의 전력 | 750W | |
| 공급의 힘 서보 모터 | 2KW | |
| 모드 변경 (왼쪽 및 오른쪽) 서보 모터의 전력 | 750W | |
| 굽는 힘 서보 모터 | 7KW | |
| 전기 모터 전력 | 5.5KW | |
| 기계 무게 | 2400kg | |
| 크기 L W H ((CM) 5A2S | 440x85x145cm | |
4주요 기계 부품
| - 아니 | 이름 | 원산지 | 브랜드 이름 | 서비스 |
| 1 | 에어 스위치 | 중국 | CHINT | 2년 |
| 2 | 에어 스위치 | 중국 | CHINT | |
| 3 | AC 접촉기 | 중국 | CHINT | |
| 4 | 열 릴레이 | 프랑스 | 슈나이더 | |
| 5 | 트랜스포머 | 중국 | 쥬천 | |
| 6 | 마이크로 스위치 | 일본 | 옴론 | |
| 7 | 스위치 전력 | 타이완 | 미인웰 | |
| 8 | 세르보 전기 시스템 | 일본 | 750W 미쓰비시 | |
| 2KW 미쓰비시 | ||||
| 750W 미쓰비시 | ||||
| 7KW 미쓰비시 | ||||
| 9 | PLC (CPU) | 일본 | 미쓰비시 | |
| 10 | 터치 화면 | 타이완 | 웨인뷰 | |
| 11 | 접근 스위치 | 일본 | 옴론 | |
| 12 | 릴레이 | 일본 | 옴론 | |
| 13 | 코더 | 일본 | 옴론 |
5.기계 부품
| 1 | 느려진 기계 | 타이완 PHT | 2년 |
| 2 | 비라인 가이드 트랙 | 타이완 HIWIN | |
| 3 | 류류 | 일본 NSK | |
| 4 | 공구 나사 | 타이완 HIWIN | |
| 5 | 가이드 슬라이더 | 타이완 HIWIN | |
| 6 | IPC | 타이완 ADVANTECH | 선택 사항 |
| 7 | 운영체제 | 중국 DASONG | 3년 |
6.수압 압력 시스템
| - 아니 | 이름 | 원산지와 브랜드 | 서비스 |
| 1 | 각종 자기 밸브 | 일본 유켄 | 3년 |
| 2 | 오일 탱크 | 상하이 바오산 | |
| 3 | 봉인 고리 | 일본 발쿠아 | |
| 4 | 오일 파이프 | 타이완 리안후이 | |
| 5 | 오일 펌프 모터 | 중국 타이후 | |
| 6 | 오일 펌프 | 중국 타이후 |
