제품 세부 정보
원래 장소: 치안스, 중국(본토)
브랜드 이름: WONDERY
인증: CE
모델 번호: 63NC
지불 및 배송 조건
최소 주문 수량: 1 세트/세트
가격: TO BE ENGOTIATED
포장 세부 사항: 해상 운송 또는 누드 패키지에 적합한 나무 케이스
배달 시간: 60 일
지불 조건: L/C, T/T
공급 능력: 200 세트/년 당 세트
기계 모델: |
63NC 튜브 벤더 |
최대 굽힘 각: |
190' |
최대 굽힘 반경: |
300mm |
기계 무게: |
1600 킬로그램 |
모터 전력: |
5.5KW |
전체적인 크기: |
330x80x134cm |
기계 모델: |
63NC 튜브 벤더 |
최대 굽힘 각: |
190' |
최대 굽힘 반경: |
300mm |
기계 무게: |
1600 킬로그램 |
모터 전력: |
5.5KW |
전체적인 크기: |
330x80x134cm |
금속 구리 파이프 맥스 67mm 지름 63NC 반 자동 굽기 기계
1적용
재료: 강철 파이프, 스테인리스 스틸, 구리 파이프, 알루미늄 파이프, 금속 파이프
이 튜브 굽기 기계의 적용을 위한 권장 산업:
자동차 부품 (브레이크 오일 파이프, 머플러, 좌석 프레임), 오토바이, 피트니스 장비, 에어컨
시스템, 자전거, 철강 가구, 위생 장비 및 관련 산업.
구리 파이프가 매우 부드럽기 때문에 63NC 파이프 굽기 기계는 최대 67mm 구리 파이프를 굽을 수 있습니다.
2주요 S가시화
2.1 기계와 작업 조각의 전력을 자동으로 인식하고, 가공이 빠르고 잘 이루어집니다.
2.2 느리게 돌아오는 코어, 바로에 의해 추진, 각의 압력을 가져옵니다.
2.3 튜브 벡더의 모든 동작은 컴퓨터에서 간단하고 신속하고 정확합니다.
2.4 그림형 프로그래밍 시스템: 화면에 있는 스테레오 파이프 이미지에 그림을 그리고 수정하여 조작을 단순하게 합니다.
신속하고 정확함
2.5 반사 시험: 파이프 재료의 롯의 특성에 대한 비교 시험
2.6 단 단계 디버깅 기능 - 파이프 제조 과정에서 파이프 재료의 변형에 대한 신중한 관찰
도형
2.7 다이어 클리어 그래픽의 자동화 도는 새로운 제품을 개발하는데 도움이 됩니다.
2.8 전체 검사: 수압/전기 회로/운전 시스템, 모터/이버션, 전압,
온도, 오일 압력, 그리고 자동으로 문제를 진단합니다.
2.9 비밀번호, 키, 근무 시간/량 기록 등이 생산 관리에 적용됩니다.
3기술 P금속 파이프 굽기 기계의 아라미터
| 항목/모델 | DW63NC |
| 튜브의 최대 굽기 지름 |
Φ63×3mm (둥근 파이프) 63×63×3mm (사각형 튜브) |
| 구부러진 튜브의 실제 길이 | 2200mm (확장 가능) |
| 최대 굽기 각 | 190° |
| 최대 굽기 반지름 | 300mm (연장할 수 있습니다) |
| 각 파이프에 있는 구부러진 파이프 수 | 32 |
| 최대 공기 압력 | 14Mpa |

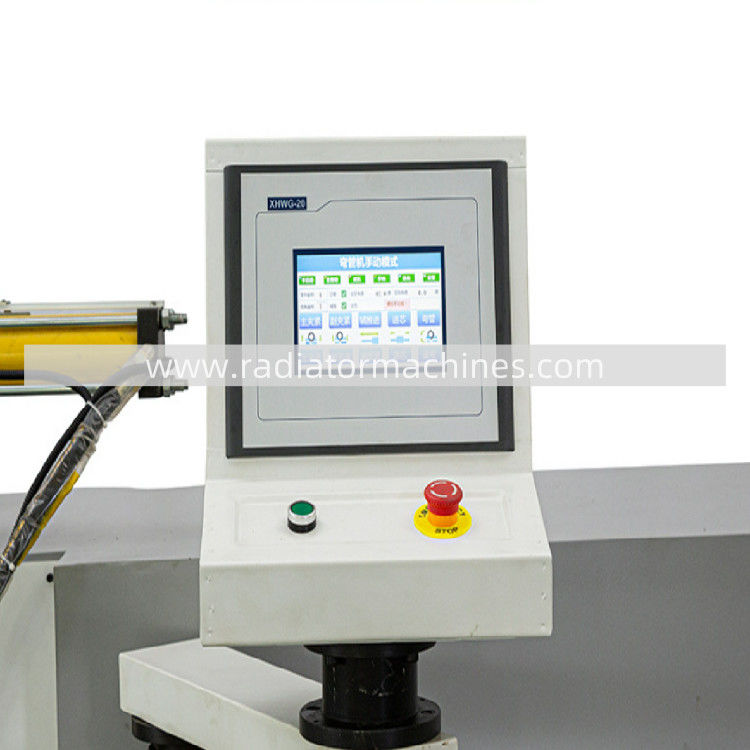

| 작동 방법 | 터치 화면 |
| 곰팡이 재료 | Cr12Mov |
| 연료 탱크 용량 | 100L (고모 방지 수압유 46번을 첨가하십시오.) |
| 제어 시스템 | 중국 DS 굽기 시스템 |
| 굽기 속도 | 90° 3~4초 후에 |
| 굽기 정확도 | ±0.5° |
| 굽기 길이 정확도 | 조종사의 위치에 따라 |
| 모터 전력 | 5.5KW |
| L,W,H (CM) | 330×80×134 |
| 무게 | 1600kg |
4.주요 기계 부품
| 이름 | 제조업자 |
| 수압 모터 | 우시 타이후 |
| 수압 밸브 | 일본 유켄 |
| 오버 플로우 밸브 | 일본 유켄 |
| 인코더 | 일본 네미콘 |
| 수압 펌프 | 우시 타이후 |
| 밀폐요소 | 상하이 키판 |
| 접촉기 | 슈나이더 |
| 초열 릴레이 | 슈나이더 |
| 근접 스위치 | 옴론 |
| 전원 스위치 | 타이완 밍웨이 |
| 트랜스포머 | 우시싱유 |
| 오일 튜브 | 젠장 퉁신 |
| 터치 화면 | 타이완 와인뷰 |
| PLC | 중국 |
